公里网坐标轴基本原理学习

一、定义公里网坐标轴

对于平面直角坐标系，无论采用高斯克吕格投影还是UTM投影，在投影面上，中央子午线和赤道的投影都是直线，并且以中央子午线和赤道的交点O作为坐标原点，以中央子午线的投影为纵坐标轴X，以赤道的投影为横坐标轴Y，X北为正、Y东为正，这样便形成了平面直角坐标系。中央子午线两侧的经线及中纬度的纬线都投影为弧线，与平面直角坐标网存在一定夹角。

二、如何定义常规公里网坐标

各公里网坐标系，都采用北方为上-X-正，东方为右-Y-正，上北下南左西右东的绘图方式。这与平时的数学坐标系统右为X正、上为Y正不同，需要特别注意。

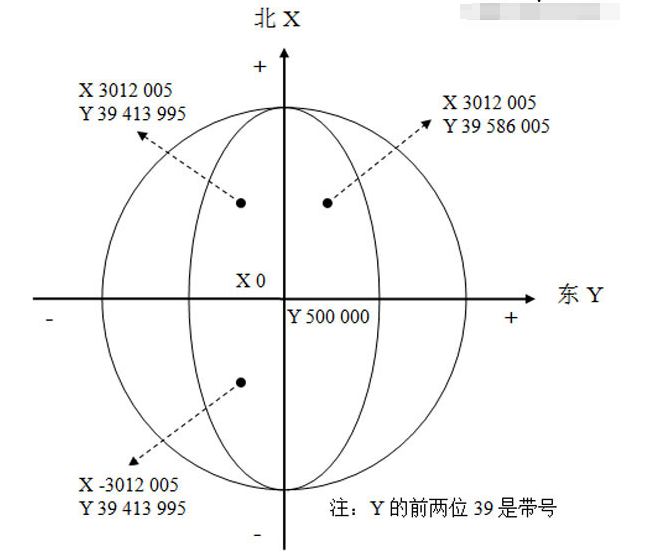

我国及北半球各国，为了方便南北向都以赤道作为 X=0 米，向北增大，向南减小。为避免横向Y值出现负数，以投影带的中央子午线处记作500公里(=500,000)米，前再加两位分带编号，eg: 39,500,000米。

对于南半球各国，为避免竖向X值出现负数，南北向都以赤道作为 X=1万公里（10,000,000米），向北增大，向南减小。为避免横向Y值出现负数，也以投影带的中央子午线处记作500公里(=500,000)米，前再加两位分带编号，eg: 49,500,000米。

三、自定义地方坐标系

有些地方政府、企业或个人，出于保密、使用方便、提高工程精度等各种原因，采用自定义的地方坐标系进行测绘工作。

地方坐标系是非常规坐标系，一般在常规坐标系基础上，采取平移坐标原点、旋转坐标轴、设置特殊中央子午线、修改投影面高程、修改投影系数等手段。

当我们拿到一幅地形图之后，必须先确定是哪类坐标系，是否为自定义坐标系。如为自定义的地方坐标系，应将其转换为常规坐标系。
